光伏系统中电缆设计方法选取

一、光伏系统中电缆的选择主要考虑如下因素：

1. 电缆的绝缘性能;
2. 电缆的耐热阻燃性能;
3. 电缆的防潮，防光;
4. 电缆的敷设方式;
5. 电缆芯的类型(铜芯，铝芯);
6. 电缆的大小规格。

二、光伏系统中不同的部件之间的连接，由于环境和要求的不同，选择的电缆也不相同。以下分别列出不同连接部分的技术要求：

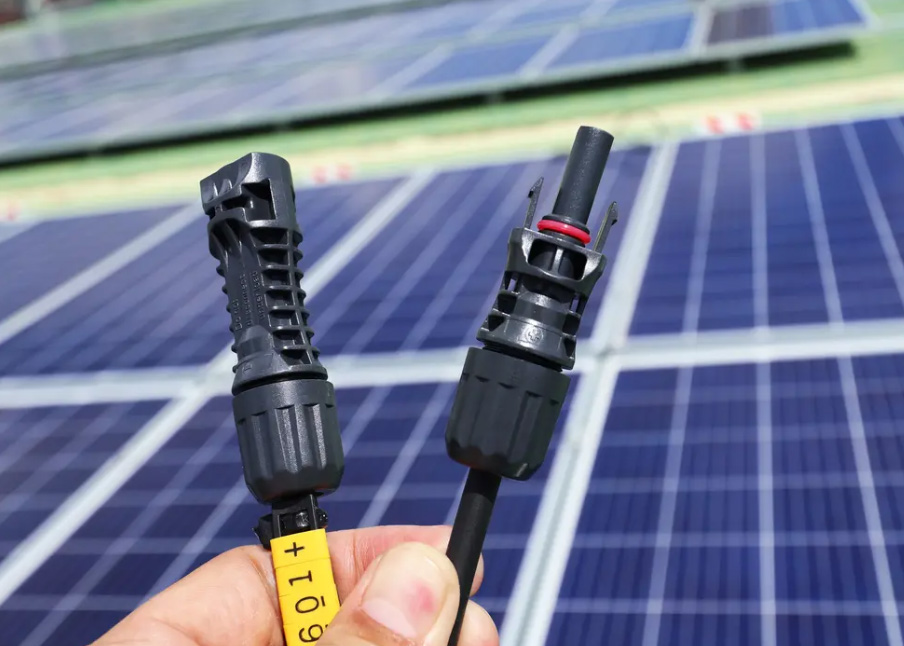

1)元件与元件之间的连接

必须进行UL测试，耐热90℃，防酸，防化学物质，防潮，防曝晒。

2)蓄电池和逆变器之间的接线

可以使用通过UL测试的多股软线，或者使用通过UL测试的电焊机电缆。

3)方阵内部和方阵之间的连接

可以露天或者埋在地下，要求防潮、防曝晒。建议穿管安装，导管必须耐热90℃。

4)室内接线(环境干燥)

可以使用较短的直流连线。

三、电缆大小规格设计，必须遵循以下原则：

1. 蓄电池到室内设备的短距离直流连接，选取电缆的额定电流为计算电缆连续电流的1.25倍。
2. 方阵内部和方阵之间的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.56倍。
3. 交流负载的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.25倍。
4. 逆变器的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.25倍。
5. 考虑温度对电缆的性能的影响。
6. 考虑电压降不要超过2%。
7. 适当的电缆尺径选取基于两个因素，电流强度与电路电压损失。计算公式为：
   线损 = 电流 × 电路总线长 × 线缆电压因子(可由电缆制造商处获得)
