用于商用设备连接的DC和AC连接技术
用于商用机型设备连接的DC连接技术
![SUNCLIX压接连接器](/templates/yootheme/cache/79/01-7924cfae.jpeg)
SUNCLIX压接连接器
1500V, 最大电流 40A,压接接线,底座端专利快锁固定方式,性价比高
![Inline fuse 保险丝连接器](/templates/yootheme/cache/14/02-14a23cf4.jpeg)
Inline fuse保险丝连接器
自带保险丝,IP68 防护等级,可靠保护逆变器及组件
![Y型连接器](/templates/yootheme/cache/30/03-30206dc2.jpeg)
Y型连接器
连接器汇流方案,可根据需要定制长度
用于商用设备连接的AC连接技术
![UW50-95 系列](/templates/yootheme/cache/cf/04-cfafda40.jpeg)
UW50-95系列
大电流穿墙端子,适合面板厚度从1mm到6mm,额定电流高达232A
![螺栓端子系列](/templates/yootheme/cache/eb/05-eb2d8b76.jpeg)
螺栓端子系列
大电流穿墙端子 , 额定电流74A, 适用于20kW-60kW的商用逆变器
![螺栓端子系列RB0系列](/templates/yootheme/cache/86/06-86ab782c.jpeg)
螺栓端子系列RB0系列
适用于60kW-120kW的商用逆变器
在光伏电站中,光伏连接器广泛应用于组件、逆变器和工程现场等场景。商用型逆变器连接光伏方阵和电网,是确保光伏电站长期可靠运行和提升项目投资回报的关键。
三甲东利电业的DC和AC连接技术为客户提供的接触电阻持续低且定,不仅能够减少传输过程中的能量损耗,为客户带来更多发电收益,而且可以显著降低系统停机时间和运营成本。
应用
光伏组件、商用型逆变器设备
优势
-
针对工商业光伏电站的压接方案,提供高性价比;
-
大电流交流输出方案,保证您的连接的稳定可靠;
-
适用于多种机型的产品解决方案;
商用户用型设备连接的DC连接技术
壳体和插针 |
||||||
---|---|---|---|---|---|---|
![]() |
![]() |
![]() |
||||
描述 | 压接连接器壳体针式(-) | 压接连接器壳体孔式(+) | 压接插针 | 压接插针 | ||
型号 | 针式(-) | 孔式(+) | 针式 | 孔式 | 针式 | 孔式 |
接线容量 | - | - | 2.5/4 mm2 AWG 14/ AWG 12 |
2.5/4 mm2 AWG 14/ AWG 12 |
6 mm2 AWG 10 |
6 mm2 AWG 10 |
电缆外径 | 5 mm…8 mm | 5 mm…8 mm | - | - | - | - |
额定电压 | 1500V(1500 V UL) | 1500V(1500 V UL) | - | - | ||
额定电流 | - | - | 最大35 A | 最大40 A | ||
防护等级 | IP68(24h/2m) | IP68(24h/2m) | - | - | ||

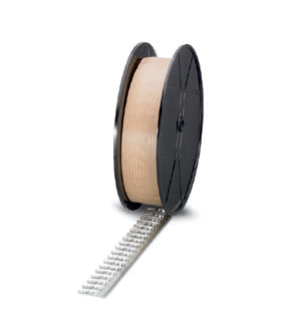

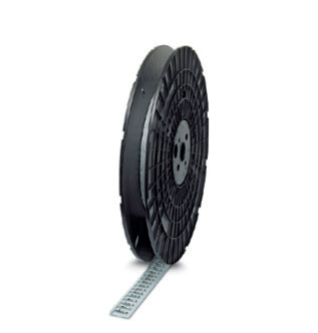

产品信息 | 温度范围:-40°C…+85°C,防护等级 II,通过UL 6703和IEC 62852认证 | 温度范围:-40°C…+85°C,通过UL 6703和IEC 62852认证,件数/包装: 每卷1000件 |
SUNCLIX设备端压接连接器 |
|||||
---|---|---|---|---|---|
产品图片 | ![]() |
![]() |
![]() |
![]() |
![]() |
描述 | 外壳 | 锁紧螺母 | 插针 | ||
型号 | 孔式 | 针式 | 孔式 | 针式 | |
产品信息 | 温度范围:-40°C…+85°C,通 过UL 6703和IEC 62852认证 | 专利快锁螺母结构,快速实 现面板锁紧 |
附件 |
||||
---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|
描述 | 空端子盖 | 空端子盖 | 保护盖 | 隔板 |
产品信息 | 用于SUNCLIX 1100V现 场连接插头电缆侧密封, 防护等级IP67 | 用于SUNCLIX 1500V现 场连接插头电缆侧密封, 防护等级IP67 | 用于SUNCLIX设备端连 接器的保护盖,可实现 IP67防护等级 | 适用于多保险丝并排放置 场合,增加隔圈改善保险 丝散热问题 |
适用于SUNCLIX系列直流连接器的工具 |
|||
---|---|---|---|
![]() |
![]() |
![]() |
|

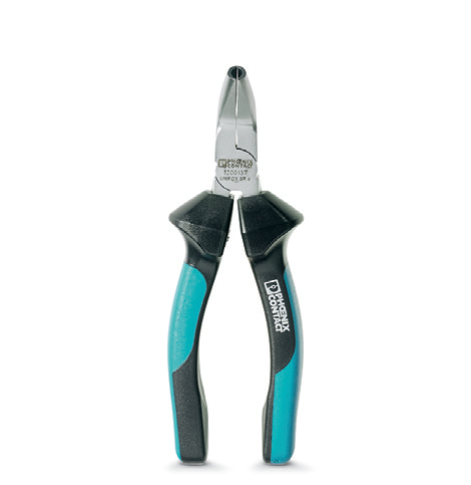

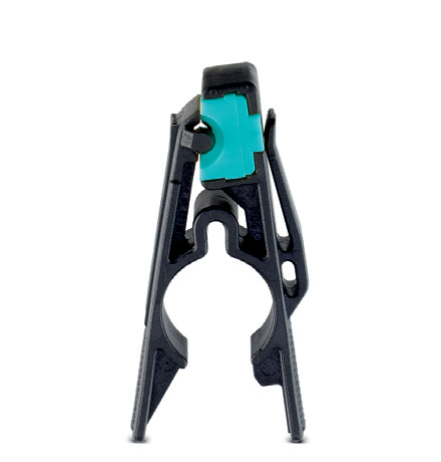

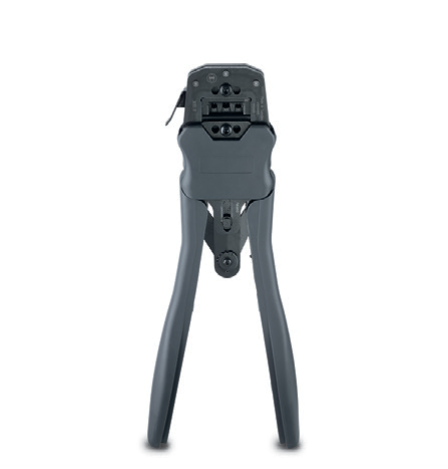

描述 | 压线钳 | 插针安装钳钳 | WIREFOX工具 |
产品信息 | 用于PV-CF(M)插针, 2.5mm2,、4mm2 和6mm2 (AWG 14/12/10)。 | 用于将压接插针卡接到塑料 壳体上,适用于直径在4.2 至6.0mm的导线。 | 用于线径为2.5mm2、4mm2 和6mm2 的标准光伏电缆, 纵向剥线长度15mm,用于 SUNCLIX现场连接器 |

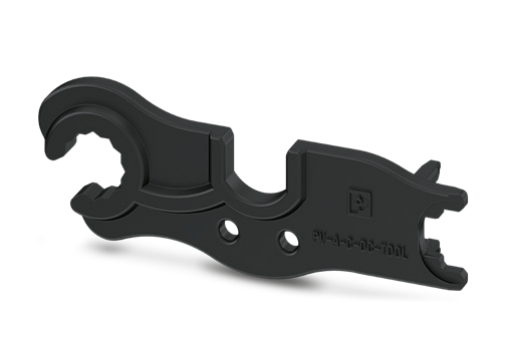

适用于SUNCLIX系列压接直流连接器插头解锁工具 |
|
---|---|
PV-A-C-DC-TOOL | ![]() |
适用于现场布线的直流连接技术
连接系统 |
|||||||
---|---|---|---|---|---|---|---|
描述 | 保险丝插头 | Y型直流分配器 | 适配器套件 SUNCLIX/MC4 | ||||
SUNCLIX | ![]() |
![]() |
![]() |
||||

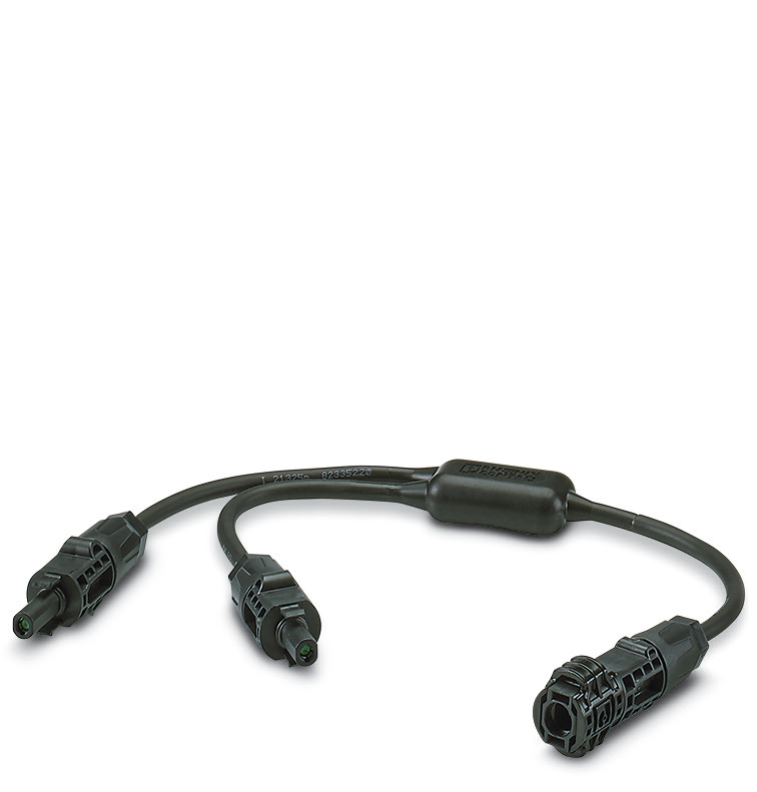

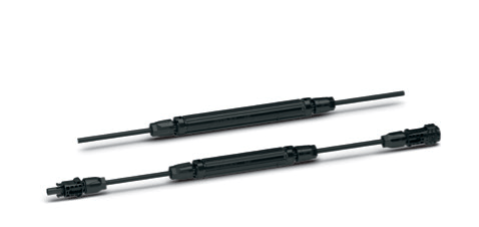

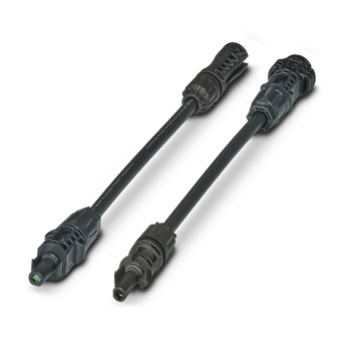

产品信息 | 保险丝插头,用于保护光伏系统中的面板和设备。 | Y型汇流连接器(6mm2),标准电缆长度: 120mm, 可根据客户需要定制其它长度根据客户 要求提供其它长度的电缆。 | 用于将 SUNCLIX 连 接器连接到 Staubil 系列的 MC4 型连接 器 额定电压 :1500V 额定电流 : 最高 35A 符合 IEC62852/ UL6703 标准 6mm2 多重认证标准电缆 |
||||
额定电压 | 接线容量干线 | 设计 | |||||
OE | 6mm2 | 针式转2×孔式(--/+) | |||||
1000V | Inom | 1500 V | Inom | ||||
1220829 | 3.5 | 1220822 | 3.7 | 6mm2 | 孔式转2×针式(+/--) | ||
1220828 | 6 | 1220821 | 5 | ||||
1220827 | 8 | 1220820 | 7 | ||||
1220826 | 10 | 1220819 | 9 | 1079531 | |||
1220825 | 11 | 1220818 | 11 | ||||
1214613 | 14 | 1214616 | 13 | ||||
1214610 | 19 | 1214620 | 17 | ||||
1220824 | 23 | ||||||
1220823 | 25 | ||||||
防护等级 | IP65/IP66/IP67/IP68(24h/2m) | IP68(1h/1m) | |||||
环境温度 (运行) | -40°C…+85°C | ||||||
附件 | 可选用格板改善散热 |
用于商用机型设备连接的AC连接技术

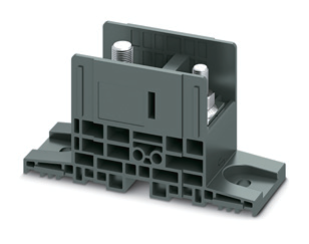

大电流穿墙端子,接线容量达50 mm2(AWG 2/0) |
||||||||
---|---|---|---|---|---|---|---|---|
产品名称 | 内部连接 | 说明 | 位数 | 电流 | 1(A) | 电压12(V) | 接线方向 | |
![]() |
UW 50/S UW 50-POT/S | 螺钉和螺栓连接 | POT版本满足密封灌 胶的要求 | 1位, 可并排安装 | 150 IEC 150 UL(B,C) | 1000 IEC 600 UL(B,C) | 0° | |
![]() |
UW 50/S UWV 50-POT/S | 螺钉和螺栓连接 | POT版本满足密封灌 胶的要求 | 1位, 可并排安装 | 150 IEC 150 UL(B,C) | 1000 IEC 600 UL(B,C) | -90° | |
大电流穿墙端子,接线容量达95 mm2(AWG 3/0) |
||||||||
产品名称 | 内部连接 | 说明 | 位数 | 电流 | 1(A) | 电压12(V) | 接线方向 | |
![]() |
UW 50/S UW 50-F/S UW 50-POT/S UW 50-F-POT/S | 螺钉和螺栓连接 | 不带法兰 带法兰 不带法兰的塑封型号 带法兰的塑封型号 | 1位, 可并排安装 | 232 IEC 200 UL(B,C) | 1000 IEC 600 UL(B,C) | 0° | |
![]() |
UWV 50/S UWV 50-F/S | 螺钉连接 | 不带法兰 带螺钉法兰 | 1位, 可并排安装 | 232 IEC 200 UL(B,C) | 1000 IEC 600 UL(B,C) | -90° |

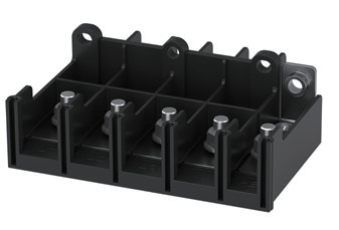

螺栓端子系列 |
||||
---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|
位数 | 5 | 2 | 2 | 2 |
额定电流 | 74A | 125A | 150A | 232A |
额定电压 | 600VAC | 1000VAC | 1000VAC | 1000VAC |
防护等级 | 铜线:16-50mm² 铝线:25-50mm² |
35mm²/70mm² | 50mm²/150mm² | 70mm²/240mm² |
型号 | PV 50/5-FT-DC | RBOC 8/6 DGY | RBOC 10/6 DGY | RBOC 12/8 DGY |
