储能电池模块系统插拔式连接器
可实现安全、可靠、灵活的连接。

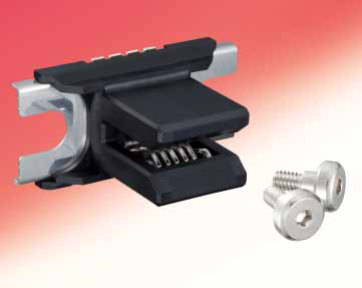

储能电池模块系统汇流母排连接器
板后连接、轻松缩放，可快速、安全 、可靠地安装储能模块系统。
储能电池模块系统穿墙式连接器
可实现安全、经济且高效地安装储能模块系统。
SUNCLIX 储能连接器
正负极颜色及键位机械防错插设计，弹簧接线，布线方便。
DFK-MSTB 2.5 系列穿墙式连接器
支持穿过设备面板 进行引线 ,2 位 -24 位满足各类信号应用。
直插自锁式接线端子
无需工具即可轻松完成导线连接。采用特殊的触点弹簧，导线轻松插入省力 50%，连接牢固可靠。可选正面和侧面接线的不同产品系列。
在储能电池簇内，电池箱之间以串联的方式连接至高压箱内，再通过直流母线接入汇流柜中。三甲东利电业可为储能电池系统提供正负极相连安全、可靠 且灵活的连接器产品，并且可以提供多种应用解决方案，满足客户不同的连接需求。
应用
电池簇、储能变流器等
优势
储能系统
电池储能系统（Battery Energy Storage System，简称BESS）作为能量储存载体，是存储电能和供应电能的系统，并且提供的电能，具有平滑过渡、削峰填谷、调频调压等功能。储能集装箱储能系统为例，系统一般由储能电池系统、监控系统、电池管理单元、专用消防系统、专用空调、储能变流柜、汇流柜等组成。
应用
电池簇、储能控制柜、汇流柜、变流柜
电池簇
能量存储单元，由电芯、模组、高压箱组成
储能控制柜
管理储能预制舱运行 , 集成 BMS,EMS 及综合环控系统
汇流柜
部署电池簇直流母线开关及保护装置等
变流柜
根据需求和电池状态控制充放电过程和能量交换

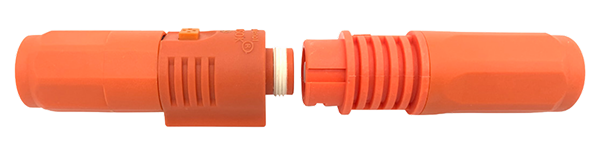

适用于储能电池系统的插拔式连接器
储能行业创新连接器解决方案。适用于储能电池系统。该系列连接器产品覆盖户用储能及 1500V DC 工商业储能的主流应用。具备防反插极性保护的快插连接器采用旋转式设计，并带有防触电保护和防错编码，保证电池模块连接的安全，可靠和灵活。
主要特点
- 额定电压高达 1,500V DC
- 接线容量：16 到 25mm²，35mm²，50到70mm², 95到120 mm²
- 额定电流：120A, 150A, 250A, 350A
- 防护等级：IP65及以上
- 插拔次数：>100
- 认证标准：TUV（PPP 51090A）认证UL4128认证
“三防一转”的专利设计
- 安全
- 防误插：通过机械编码为电池连接提供防反插的极性保护功能
- 防触摸：支持美标触指防护
- 防错装：正负极插座设计防错编码，保证现场安装快速
- 可靠
- 安全锁扣
- 灵活
- 360 度旋转：插头可 360 度自由旋转出线

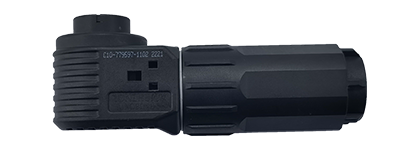

储能电池簇专用插拔式连接器 |
||||||||
|---|---|---|---|---|---|---|---|---|
| 插头 | ||||||||
| 描述 | 适用于储能电池系统插拔式连接器 | |||||||
| 产品图片 |
|
|||||||
| 接线容量 | 16-25mm2 | 35mm2 | 50-70mm2 | 95-120 mm2 | ||||
| 额定电流 | max. 120A | max. 160A | max. 250A | max. 350A | ||||
| 额定电压 | 1500V | |||||||
| 防护等级 | IP65 | IP67 | ||||||
| 颜色 | Orange | Black | Orange | Black | Orange | Black | Orange | Black |
| 型号 | C10-791043-xzmn | C10-791782-xzmn | C10-791714-xzmn | C10-791838-xzmn | C10-791781-xymn | C10-791713-xymn | C10-791837-xymn | C10-791780-xzmn |
| 插座 | ||||||||
| 铜排 | 1130814 | 1130816 | 1155483 | 1155592 | 1155483 | 1155592 | 1298082 | 1298081 |
| 铜排螺纹 | 1231638 | 1231639 | 1228829 | 1228828 | 1228829 | 1228828 | 1298076 | 1298075 |
| 螺纹柱 | 1106303 | 1106304 | 1228821 | 1228819 | 1228821 | 1228819 | 1298080 | 1298079 |
| 压接 | 1228824 | 1228823 | 1176284 | 1176282 | 1228827 | 1228826 | 1298078 | 1298077 |
| 产品图片 |  |
 |
 |
|||||
| 防尘盖 | ||||||||
| 型号 | C10-070500-010 | C10-070500-012 | C10-070506-10S | C10-686511-016 | C10-070500-016 | C10-070506-010 | C10-070506-012 | C10-070506-014 |

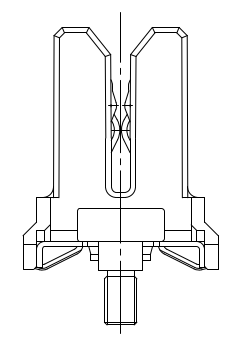

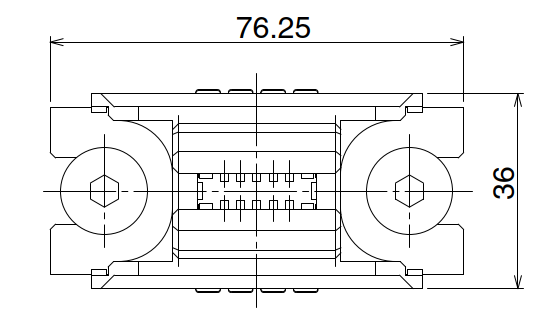

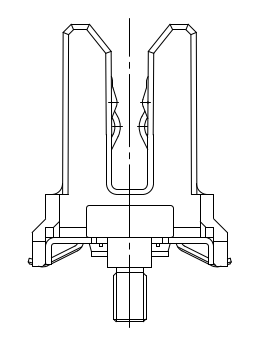

储能电池簇专用汇流条连接器 |
|||
|---|---|---|---|

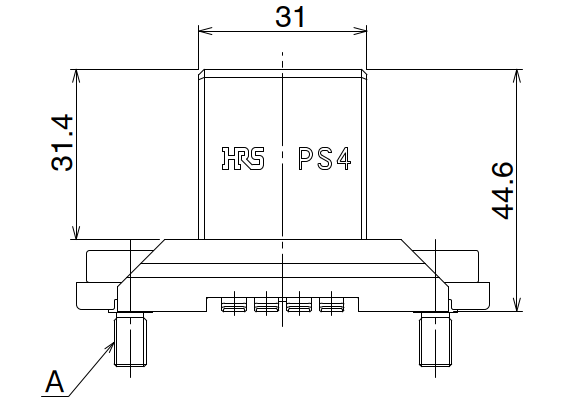

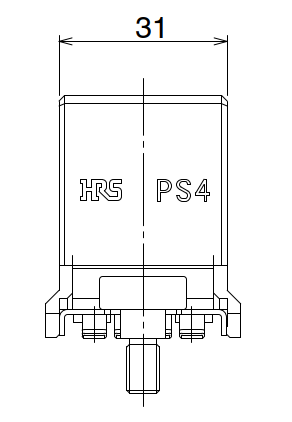

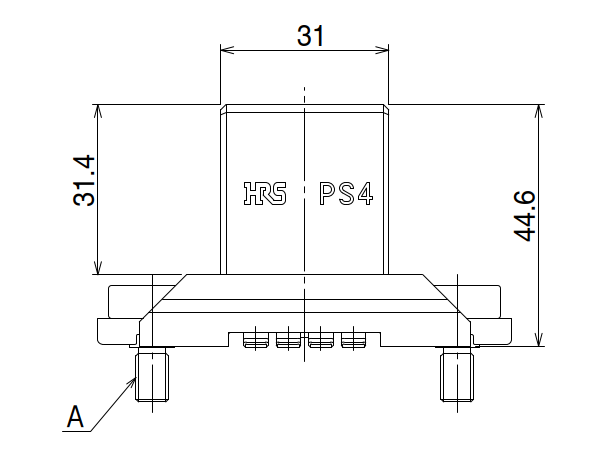

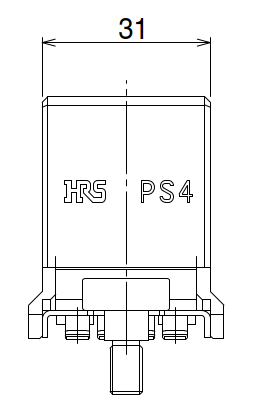

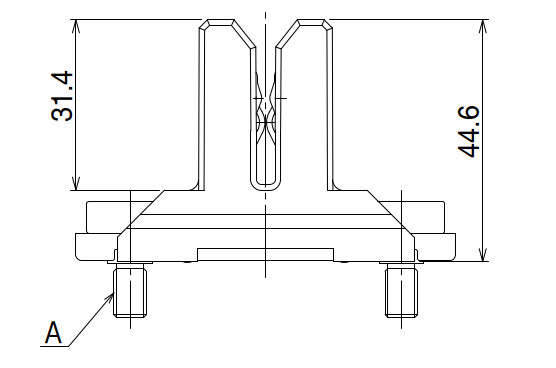

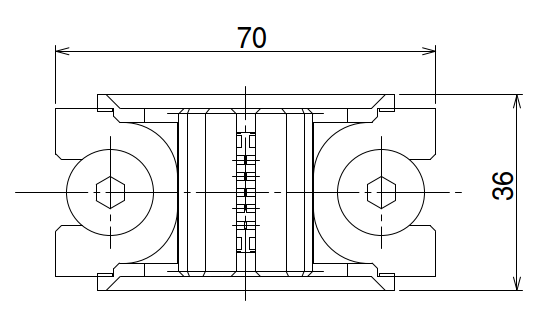

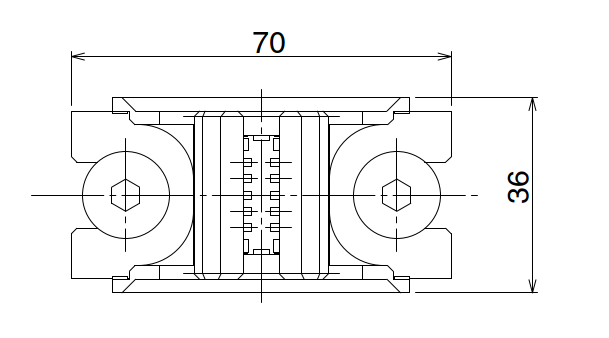

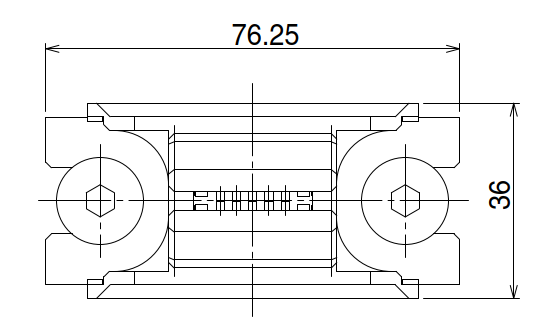

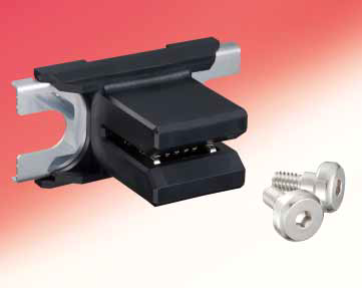

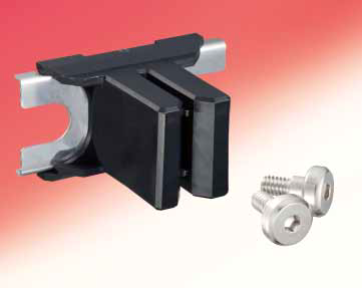

| 用于汇流排应用的大电流连接器 - PS4系列 | |||
|
|||
| 零件型号 | HRS型号 | A | 包装 |
| PS4-6.35T | 236-1011-0 | No.1/4-20UNC | 1pcs |
| PS4-6.35T (01) | 236-1011-0 01 | M6 | 1pcs |
|
|||
| 零件型号 | HRS型号 | A | 包装 |
| PS4-3.175T | 236-1012-0 | No.1/4-20UNC | 1pcs |
| PS4-3.175T (01) | 236-1012-0 01 | M6 | 1pcs |
|
|||
| 零件型号 | HRS型号 | A | 包装 |
| PS4A-6.35T | 236-1018-0 | No.1/4-20UNC | 1pcs |
| PS4A-6.35T (01) | 236-1018-0 01 | M6 | 1pcs |
|
|||
| 零件型号 | HRS型号 | A | 包装 |
| PS4A-3.175T | 236-1053-0 | No.1/4-20UNC | 1pcs |
| PS4A-3.175T (01) | 236-1053-0 01 | M6 | 1pcs |
储能电池簇专用插拔式连接器 |
||
|---|---|---|
| 描述 | 适用于储能电池系统穿墙式连接器 | |
| 产品图片 |  |
 |
| 描述 | 适用于储能电池系统穿墙式连接器 | |
| 位数 | 1 | 1 |
| 额定电流 | 400A | 400A |
| 额定电压 | 1500 VDC | 1500 VDC |
| 接线容量 | 120mm² | 120mm² |
| 型号 | C-ES-FTB-IP20-120 OG | C-ES-FTB-IP20-120 BK |

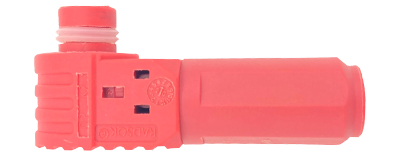

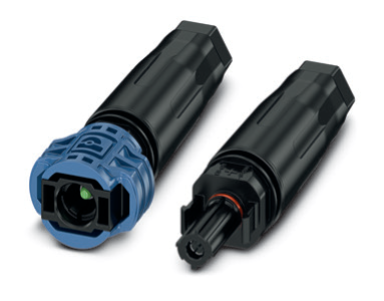

SUNCLIX 储能连接器 |
||||
|---|---|---|---|---|
| DC 插拔式连接器 | ||||
| 描述 | 弹簧连接 | 压接 | ||
| 产品图片 |  |
|||
| 电压 | 1500 V | |||
| 电流 | 35A | |||
| 防护等级 | IP66/68 | |||
| 型号 | ES-C4F-C-CO2 | ES-C4F-C-CO1 | ES-C1F-C-CO2 | ES-C1F-C-CO1 |

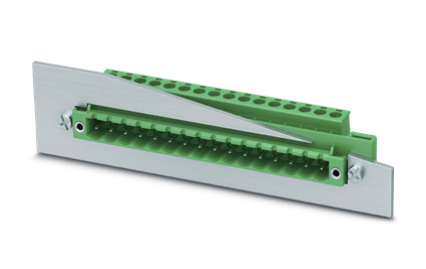

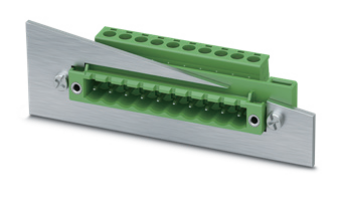

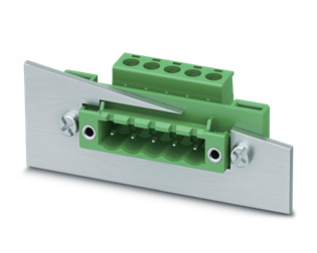

DFK-MSTB 2.5 系列穿板式连接器 |
||||
|---|---|---|---|---|
| 产品图片 |  |
 |
 |
 |
| 位数 | 2 | 5 | 10 | 16 |
| 型号 | DFK-MSTB 2.5/2-STF-5.08-LR | DFK-MSTB 2.5/5-STF-5.08-LR | DFK-MSTB2.5/10-STF-5.08-LR | DFK-MSTB 2.5/16-STF-5.08-LR |
