用于逆变器PCB板载浪涌保护器
![板载式电涌保护器 PRT 系列产品](/templates/yootheme/cache/1e/PRT2.png-1e093715.jpeg)
板载式电涌保护器 PRT 系列产品
应用于光伏系统中小功率逆变器,提供适用于交直流系统的产品方案
逆变器是将光伏面板发出的直流电转化为可以并网的交流电的设备,其涉及多个电流输入输出节点,以及用于设备控制的信号连接。三甲东利电业可以提供可靠的大电流连接方案以及方便操作并且极具性价比的信号连接方案。我们还可以提供板载浪涌保护器,应用于光伏系统中小功率逆变器,适用于交直流系统的产品方案。
应用:户用以及商用逆变器PCB板
优势:
-
可靠的大电流连接,可以保证设备安全运行;
-
带操作杆的连接器,方便操作,极大的提升客户体验;
-
丰富的连接器类型,可以满足您多种不同的设计需求;
-
板载浪涌保护器具有可视状态指示窗口,带有遥信报警功能,可灵活组合;
用于逆变器PCB板载浪涌保护器
1000V DC / 1100V DC 系统 |
|||||
---|---|---|---|---|---|
位置 | 逆变器直流侧 | 逆变器交流侧 | 交流汇流箱 | 箱变 | |
产品型号 | PRT-PV-1000 | PRT-PY-750 AC | SYS-750AC-PY/3+0 FM | VAL-MS 230T/4+0/FM/51 | |

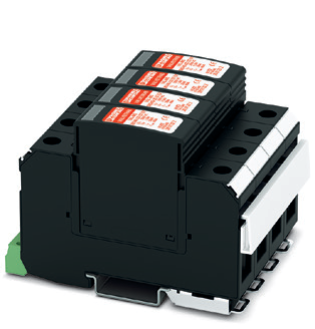

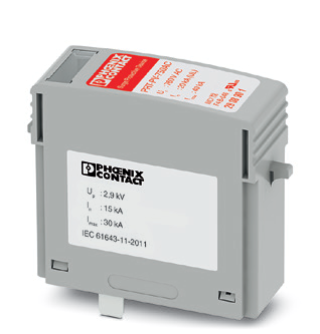

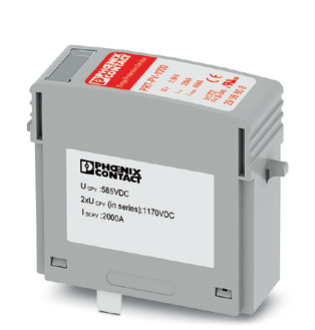

产品图片 | ![]() |
![]() |
![]() |
![]() |
|
最大持续工作电压UC | 1170 V DC(2只串联) | 760 V AC | 760 V AC | 770 V AC | |
标称放电电流Im(8/20)μs | 20 kA | 20 kA | 20 kA | 20 kA | |
(8/20)μs | 40 kA | 40 kA | 40 kA | 40 kA | |
电压保护水平UP | 1.9 kV 3.75 kV (2 只串联) | 2.9 kV | 2.9 kV | 3.7 kV |
1500V DC系统 |
|||||
---|---|---|---|---|---|
位置 | 逆变器直流侧 | 逆变器交流侧 | 交流汇流箱 | 箱变 | |
产品型号 | VAL-MB-T2 1500DC-PV/2+V-PM | PRT-PV-1500/S1 | PRT-PV-1500 | VAL-MS 500/3+V/FM/S1 | VAL-MS 500/3+V/FM/S1 |

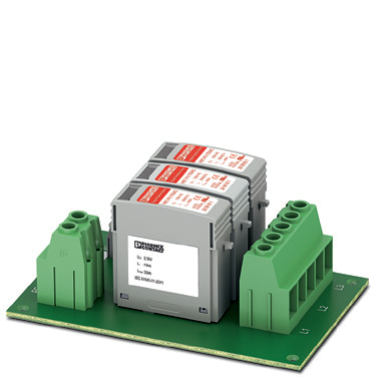

产品图片 | ![]() |
![]() |
![]() |
![]() |
![]() |
最大持续工作电压 UC | 1500V DC | 1790V DC(2只串联) | 1360V AC(2只串联) | 1200V AC | 1200V AC |
标称放电电流Im(8/20)μs | 20 kA | 20 kA | 20 kA | 15 kA | 15 kA |
(8/20)μs | 40 kA | 40 kA | 40 kA | 30 kA | 30 kA |
电压保护水平UP | 4.5 kV | 3 kV 6 kV(2 片串联) | 3 kV | 2.7 kV | 2.7 kV |
