用于户用设备连接的DC和AC连接技术
户用设备连接的DC连接技术
![SUNCLIX DC 插拔式连接器](/templates/yootheme/cache/34/01-348f48a7.png)
SUNCLIX DC 插拔式连接器
采用弹簧技术,适用于现场布线(UL 认证)
![Xlix 插拔式连接器](/templates/yootheme/cache/59/02-5909bbfd.png)
Xlix 插拔式连接器
光伏逆变器1500V“易连接”欧标直流连接器
户用设备连接的AC连接技术
![PRC 系列交流连接器](/templates/yootheme/cache/7d/03-7d8beacb.png)
PRC 系列交流连接器
插头螺钉接线,卡扣式锁紧,紧凑型设计,IP68 防护等级
![PHSO 系列交流连接器](/templates/yootheme/cache/82/04-82045d49.png)
PHSO 系列交流连接器
3 pole 20A,适用于 15kW~20kW的户用逆变器
![PRC 系列交流连接器](/templates/yootheme/cache/a6/05-a6860c7f.png)
PRC 系列交流连接器
3 pole 30A,适用于15kW-20kW的户用逆变器
![PRC 系列交流连接器](/templates/yootheme/cache/cb/06-cb00ff25.png)
PRC 系列交流连接器
5 pole 30A,适用于20kW-50kW的户用逆变器
户用型逆变器的终端用户是个人、家庭。逆变器产品具备产品美观,体积小,安全性以及高效率的特点。三甲东利电业为了客户的差异化需求,提供户用逆变器直流输入和交流输出解决方案,为终端用户提供安全、简易的连接方式。
应用:户用型逆变器设备
优势:
-
专利型SUNCLIX弹簧连接技术,无需使用特殊工具即可快速连接;
-
专利型PLH直插式弹簧技术,安装灵活快速,实现高防护的连接;
-
适用于多种机型的交流输出产品解决方案;
用于全套光伏系统布线的DC和AC的创新连接技术
![用于全套光伏系统布线的DC和AC的创新连接技术](/templates/yootheme/cache/ef/07-ef82ae13.png)
户用设备连接的DC连接器
连接器 |
||||||
---|---|---|---|---|---|---|
SUNCLIX线端弹簧连接器 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
描述 | 采用SUNCLIX专利弹簧连接技术 | |||||
型号 | 针式(-) | 孔式(+) | 针式(-) | 孔式(+) | 针式(-) | 孔式(+) |
接线容量 | 2.5mm2…6mm2 | 2.5mm2…6mm2 | 6mm2…16mm2 | |||
额定电压 | 1100 V | 1500 V | 1500 V | |||
额定电流 | 最大40 A | 最大35 A(IEC)/50 A(UL) | 最大65 A | |||
防护等级 | IP65/IP68(24h/2m) | IP66/IP68(24h/2m) | IP66/IP68(24h/2m) | |||
产品信息 | 温度范围:-40°C…+85°C,防护等级II,通过IEC 62852认证 | 温度范围:-40°C…+85°C,防护等级II,通过UL 6703和IEC 62852认证 | 温度范围:-40°C…+85°C,防护等级II,通过IEC 62852认证 |

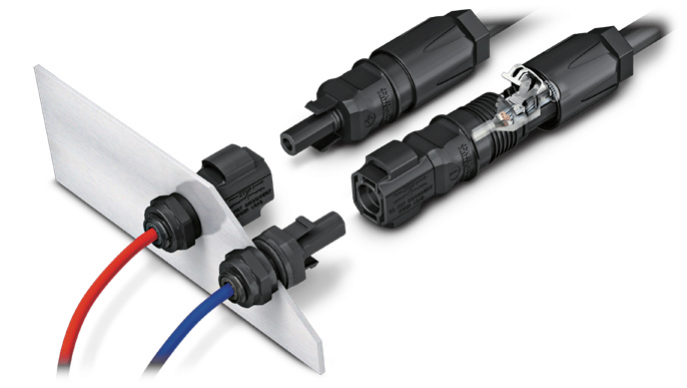

SUNCLIX设备端直流连接器 |
|||||
---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
||
描述 | 外壳 | 锁紧螺母 | |||
型号 | 孔式 | 针式 | 孔式 | 针式 | |
产品信息 | 温度范围:-40°C…+85°C,通 过UL 6703和IEC 62852认证 | 专利快锁螺母结构,快速实现面板锁紧 |
附件 |
||||
---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|
描述 | 空端子盖 | 空端子盖 | 保护盖 | 隔板 |
产品信息 | 用于SUNCLIX 1100V现场连接插头电缆侧密封,防护等级IP67 | 用于SUNCLIX 1500V现场连接插头电缆侧密封,防护等级IP67 | 用于SUNCLIX设备端连接器的保护盖,可实现IP67防护等级 | 适用于多保险丝并排放置场合,增加隔圈改善保险丝散热问题 |
连接器 |
|||
---|---|---|---|
XLIX线端连接器弹簧连接 | ![]() |
![]() |
|
描述 | 线端连接器弹簧连接 | ||
型号 | 针式(-) | 孔式(+) | |
接线容量 | 4mm²…6mm² | ||
额定电压 | 1500V | ||
额定电流 | 35A/40A | ||
防护等级 | IP66/IP68(24h/2 m) | ||
产品信息 | 温度范围:-40℃…+85℃,符合IEC62852标准 |

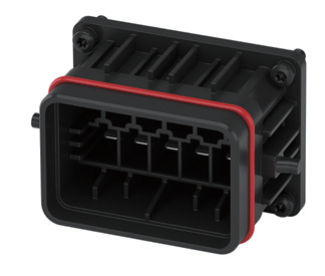

XLIX设备端直流连接器 |
||||
---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|

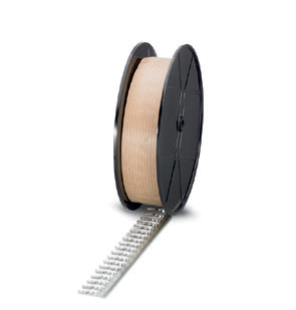

描述 | 外壳 | 压接端子 | ||
型号 | 孔式 | 针式 | 孔式 | 针式 |

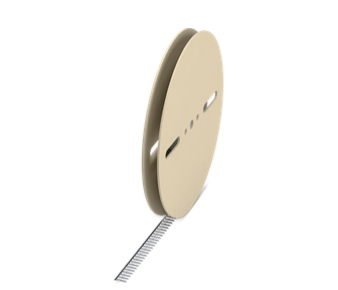

产品信息 | 温度范围:-40℃…+85℃, 符合IEC62852标准,需与附件1286115一同使用 | 温度范围:-40℃…+85℃, 符合IEC62852标准 包装:1400只/卷 |
附件 |
|||
---|---|---|---|
![]() |
![]() |
![]() |
|
描述 | 锁紧螺母 | 保护盖 | |
产品信息 | 用于XLIX板端连接器固定 | XLIX连接器IP65保护盖,用于密封和防护未使用的设备 |
户用型设备连接的AC连接技术

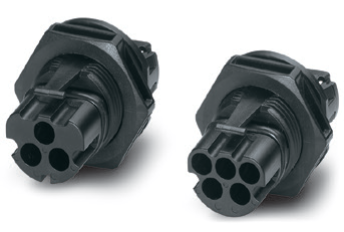

交流设备连接器 |
||||||||
---|---|---|---|---|---|---|---|---|
![]() ![]() |
![]() |
![]() |

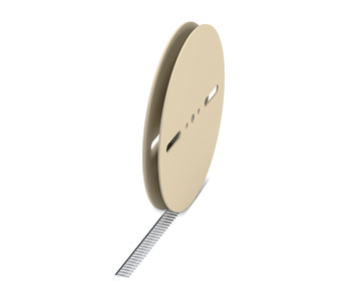

||||||
描述 | 带预制线缆底座 | 插芯 | 插针 | |||||
带螺母 | 不带螺母 | |||||||
导线线径 | 2.5mm2 | 4.0mm2 | 6.0mm2 | - | - | 2.5mm2 | 4.0mm2 | 6.0mm2 |
电缆长度 | 150mm | - | - | - | - | - | ||
额定电压 | 690 V | 690 V | - | - | - | |||
额定电流 | 24 A | 32 A | 35 A | - | - | 24 A | 32 A | 35 A |
螺钉连接 | M25 | - | - | - | - | - |

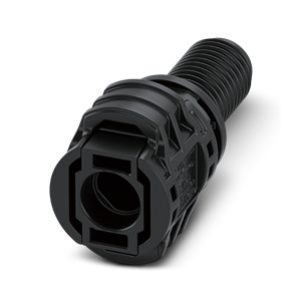

现场组装用交流连接器 |
||||
---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|

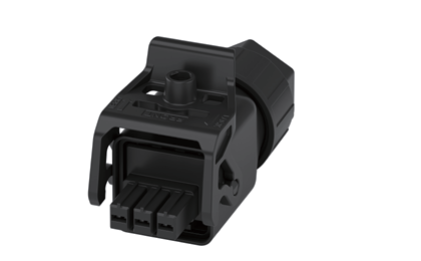

描述 | 电缆连接器(孔式),3芯 | 电缆连接器(孔式),5芯 | 电缆连接器(针式),3芯 | 电缆连接器(针式),5芯 |
导线线径 | 1.5 mm2…6.0 mm2 | |||
额定电压 | 690 V | |||
额定电流 | 35 A | |||
连接方式 | 螺钉连接 | |||
插接次数 | 约100 | 约2000 | ||
产品信息 | 满足IEC 61984、IEC 61535、2PfG 1915、UL 2237、DNV GL 7-2认证要求 |

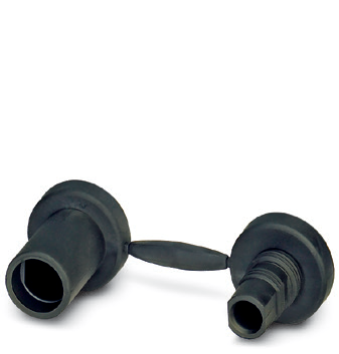

附件 |
||||
---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
|
保护盖 | PRC插头(孔式)保护盖 | 连接器编码环 | 底座面板锁紧螺母 |

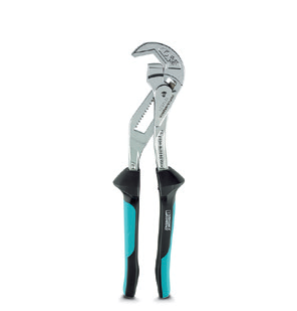

适用于PRC系列交流设备连接器的工具 |
|||
---|---|---|---|
![]() |
![]() |
||
描述 | 螺母卡钳扳手 | 压线钳 | |
导线线径 | - | 2.5mm2…4.0 mm2 | 4.0 mm2…6.0 mm2 |
型号 | UNIFOX-WRENCH | CRIMPFOX-1.6/2.5-ED-4.0 | CRIMPFOX-4.0-ED-6.00 |
PHSO系列交流连接器 |
|||
---|---|---|---|
![]() |
![]() |
![]() |
|
插头 | |||
位数 | 3 | 3 | 5 |
额定电流 | 20A | 30A | 30A |
额定电压 | 400VAC | 600VAC | 600VAC |
防护等级 | IP65 | ||
型号 | PV-COC-AC-FC-PL4-3 | PV-COC-AC-FC-SPL4-6-3 | PV-COC-AC-FC-SPL4-6-5 |
![]() |
![]() |
![]() |
|
插座 | |||
型号 | PV-COC-AC-FT20-C4-3 | PV-COC-AC-FT-4-6-3 | PV-COC-AC-FT-4-6-5 |
防护盖 | |||
型号 | PV-COC-AC-CAP-4-3 | PV-COC-AC-CAP-3 | PV-COC-AC-CAP-5 |
