SurLok Plus系列连接器1000V DC
SurLok Plus™ 是一款现场安装型、高性能压接连接器，是普通连接器最可靠的替代产品。
1000V DC 连接器 插座 产品尺寸

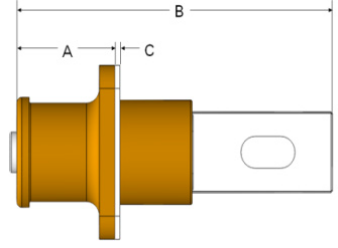

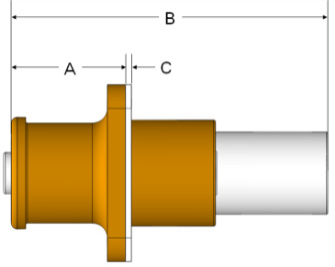

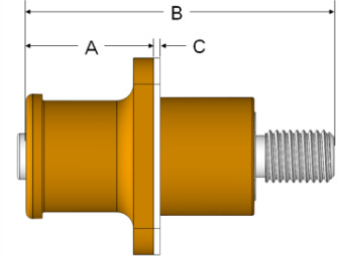

| 项目 | 螺钉端接 | 压接端接 | 母线终端 | 在线压接端接 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 大小 |  |
 |
 |
 |
||||||||
| A | B | C | A | B | C | A | B | C | A | B | C | |
| 5.7mm | 16.5 | 36.7 | 1.0 Ref. | 16.5 | 40.7 | 1.0 Ref. | 16.5 | 46.7 | 1.0 Ref. | 20 | 53.7 Ref | 8.8 |
| 8.0mm | 19.0 | 46.2 | 1.0 Ref. | 19.0 | 52.7 | 1.0 Ref. | 19.0 | 61.2 | 1.0 Ref. | 24.3 | 56.7 Ref | 12 |
| 10.3mm | 25.8 | 55.5 | 0.3 Ref. | 25.8 | 50mm2:65.8 | 0.3 Ref. | 25.8 | 68.8 | 0.3 Ref. | / | / | / |
| 70mm2:68.8 | ||||||||||||
| 85mm2:71.8 | ||||||||||||
1000V DC 连接器 插头 产品尺寸

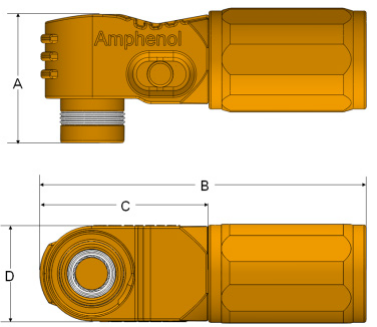

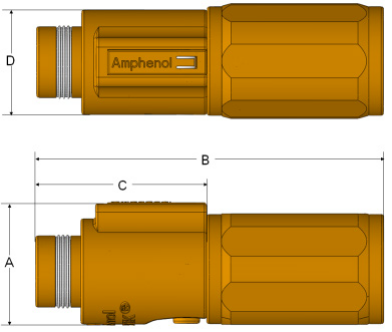

| 项目 | 直角插头 | 直插头 | ||||||
|---|---|---|---|---|---|---|---|---|
| 尺寸 |  |
 |
||||||
| A | B | C | D | A | B | C | D | |
| 5.7mm | 22.6 | 55.1 Ref | 30 | 18 | 22.5 | 63 Ref | 30.5 | 20 |
| 8.0mm | 29 | 74.5 Ref | 38.4 | 21.6 | 24.45 | 72.4 Ref | 34.8 | 21.4 |
| 10.3mm | 41.2 | 83.5 Ref | 42.5 | 28 | / | / | / | / |
SurLok Plus™ 系列
SurLok Plus™ 是一款现场安装型、高性能压接连接器，是普通连接器最可靠的替代产品。
安费诺 Amphenol的SurLok Plus™系列连接器使用行业标准的压接、螺钉和母线端接选项，因此无需购买特殊的扭矩工具。 SurLok Plus™ 是原始 SurLok® 的环保密封版本，但提供更小的尺寸，并具有快速锁定和按下释放设计。 采用最新的 R4 RADSOK® 技术
SurLok Plus™ 是一个紧凑、快速配接和坚固的产品线。 RADSOK® 高电流触点技术利用冲压成型的高导电率合金网格的高抗拉强度特性来产生低插入力，同时保持较大的导电表面积。 RADSOK® 的 R4 版本代表了三年激光焊接铜基合金研究和开发的成果。
